Kverneland Turbo F
Turbo F - Kultivator for alle årstider
Med Turbo F tilbyr Kverneland en kultivator som er det riktige valget for alle årstider, alle slags forhold og for et bredt bruksområde fra stubbkultivering til såbedberedning.
Høydepunkter
Komplett skjæring, perfekt blanding og utjevning Lav trekkkraft nødvendig Bredt utvalg av valser Allsidig fra grunt til medium Stor ytelse ved høy hastighetBeskrivelse
Turbo F er den rette maskinen for kultivering og såbedberedning fra 3 til 20 cm. Tre sammenleggbare modeller er tilgjengelige i arbeidsbredder på 4,00 m, 5,00 m og 6,00 m for traktorer opp til 300 hk. Den påmonterte Turbo F har en svært kompakt design. Tindene er forskjøvet på 4 rader og er boltet fast på rammen. Avstanden mellom tindene varierer fra 550 til 600 mm, noe som gir lav løftekapasitet og samtidig sikrer god jordflyt.
Følgende skjærutstyr tilhører Reflex Tines:
- Vendbar spiss 55
- Vendbar spiss 125
- Gåsefot 240
- Karbidskjær 50
- Karbidskjær 160
Følgende skjærutstyr tilhører Triflex Tines:
- Vendbar spiss 65
- Knock-On 80
- Knock-On 150
- Knock-On 250
- Wing share 240
- Tiger 2 (70 karbidspiss)
- Vingeskjær i hardmetall 240
Egenskaper
3 Trinn for å klargjøre et fint såbed
-
Bearbeiding av jorden
Kverneland Turbo har en 4-raders plassering på de påmonterte maskinene og ekstra 5 rader med tinder på slepeversjonen.
I kombinasjon med 19 cm tindavstand medfører dette bra blanding og sluttarbeid uten fare for blokkeringer.
Turbo kan utstyres med to forskjellige tindetyper (Reflex-tinden eller Triflex-tinden) og flere variasjoner av spisser, slik at maskinen er
tilpasset ulike forhold og arbeidsoppgaver. -
Planering av jorden
Kverneland Turbo gir deg valget mellom tinder og skålformede kniver for planering.
Begge enhetene er fjærlastede og kan og justeres mens de er i bruk. Også vinkelen den står i mot bakken kan justeres.
I kombinasjon med ekstra kantplaneringsutstyr oppnås perfektplanering. -
Jordpakking
Det tredje trinnet for perfekt bearbeiding av såbed er jordpakkingen etterpå.
Derfor tilbys det en rekke tromler som skal dekke behovet under forskjellige forhold og vilkår.
Avansert test program
Før Turbo ble presentert på markedet, hadde den bestått en hel rekke tester slik at produktet var sikret en upåklagelig kvalitet.
• Det er brukt avansert teknologi for alle utforminger, som statisk belastningsprøve, elementmetoden (Finite Element Method) og vibrasjons-/livstidstester.
• Maskinene er også testet ute på jordene under forskjellige forhold, for å bekrefte på nytt at kravene til alle funksjoner, styrker og fasthet er dekket.
Nøyaktig LOR er opprettet for å dekke alle jordforhold.
Konstruksjonen er et resultat av en lang studie gjennomført med styrkeberegning ved hjelp av Elementmetoden (Finite Element Method)
For å optimalisere stålforsterkingen over hele arbeidsbredden, for å gi en kraftig struktur som kan tåle traktorer opptil 450 hk for slepemodellen, opptil 300 hk for Turbo F og opptil 175 hk for den faste rammen.
Hele Turbo-serien er utformet for å kunne kombineres med Actipack-trommelen, som er den tyngste trommelen i serien.
De mest aggressive scenarioene med dyp jordarbeiding samtidig som harven snur på vendeteiger er tatt med i vurderingen for å utvikle og produsere så kraftige konstruksjoner som mulig, og på den måten garantere for den velkjente kvaliteten fra Kverneland.
Brukerkomfort er viktig
Kverneland har alltid fokus på sikker drift og brukerkomfort. Med alle justeringene som kan gjøres uten bruk av verktøy, sparer du dyrebar tid!
Det er enkelt å tilpasse Turbo til hver årstid. Dybden justeres av hydrauliske sylindere og distansestykker, og planeringsutstyret justeres med en spindel.
Hvis arbeidsdybden endres, er det nesten unødvendig å endre stillingen på planeringsutstyret. Dette er takket være et system som fungerer som parallellogram
I tillegg er Turbo nesten vedlikeholdsfri, unntatt bytting av deler som er spesielt utsatt for slitasje.
For gårdbrukere som har små jorder, smale veier og som vil spare tid, kan den faste Turbo-en utstyres med et sammenleggbart hydraulisk system for de sidestilte planeringstindene.
Automatisk vektoverføring (ALT) på Turbo T
Med Turbo T tilbyr Kverneland en kultivator som er enkel å trekke og har lave driftskostnader. En flott funksjon på Turbo T er systemet for Automatisk
vektoverføring (ALT). Når fronthjulene fungerer som detektorer, aktiverer en sensor vektoverføringssystemet som overfører opptil 1 800 kg til draget.
Utbyttet er opptil 5% redusert hjulspinn og en innsparing på nesten 900 € pr år ((beregnet på 1000 ha areal)).
Ekstra vekt på traktoren (f.eks. inne i hjulkrans/felg) blir unødvendig, og dette reduserer forbruk av drivstoff og slitasje.
Hjulvognen er plassert inne i maskinen for å sikre vendinger på mindre enn 10 m ved vendeteigene.
Dette støtter den positive vektoverføringen på tilhengerdraget også med de tyngste tromlene.
God vibrasjon for god blanding og effektiv smuldring
Reflex Tinde: Allsidig for alle forhold
Reflex tinden drar nytte av god vibrasjon: Høy bakkeklaring på 725 mm gir stor fleksibilitet og sikrer samtidig høy vibrasjonseffekt som løser opp jordklumpene og
blander jorden. Arbeidsdybden til harven forblir stabil også når tinden løfter seg opp bak, takket være den stabile konstruksjonen. De smale mellomrommene mellom
tindene sørger for aktiv smuldring og perfekt planering. Følgelig reduseres trykket på tinden slik at levetiden forlenges.
Reflex-tinden er den perfekte løsningen for Turbo ved første/andre bearbeiding av stubb, eller bearbeiding av såbed. Reflex-tinden er også det beste valget ved innarbeiding av slam eller gjødsel. For enda mer allsidighet tilbys tre forskjellige spisser.
For jordforhold med mye stein hvor du trenger god dyp gjennomtrengningskraft
Triflex Tinde 400: Stabilitet ved dype operasjoner
Triflex tinder med automatisk utløser bruker det velkjente bladfjærsystemet fra Kverneland for å garantere høyt trykk på spissen, 400 kg i drift og en jevn utløsningskurve når tinden møter på hindringer. Triflex 400-tinden med smal og særegen utforming reduserer trekkraften samtidig som det sikres en perfekt gjennomtrengningskraft i det meste av kompakte jordtyper. Den er det perfekte valget for dyp løsgjøring og arbeid i tyngre jordtyper som er overstrødd med stein.
Triflex 400-tinden kan utstyres med forskjellige skjær og dermed tilpasses ulike arbeidsdybder og oppgaver. 3 typer spiser er tilgjengelige sammen med det patenterte Knock-on® -systemet. Den enkleste måten å bytte deler på en kultivator, er å enten tilpasse maskinen til jobben som skal utføres, eller å bytte ut deler som er spesielt utsatt for slitasje.
Etterlater seg en jevn overflater
For å kunne opprette en jevn overflate for et fint såbed, har Kverneland forskjellige utjevnings redskap for Turbo.
Det er utjevnertinder er en veldig enkel og økonomisk måte å håndtere normale forhold på lette til middels jordtyper på og til håndtering av halm.
Når det gjelder håndtering av store og tunge volum av planterester og leirholdig jord, er utjevnerskåler.
Begge versjoner er overbelastet sikret med fjær for å unngå skader under steinete eller andre vanskelige forhold. Individuelle fjærer sikrer individuell utløsning av tinder eller skåler sikrer at maskinen holder seg jevnt selv under steinete forhold. Presset på vinkelen til nivelleringstindene eller skivene kan justeres for å øke eller redusere for best mulig resultat .
Sloddeplanken foran på de slepte modellene øker smuldringseffekten på pløyd mark og sikrer aktiv jevning på grunn av den høye vibrasjonen fra tindene. Aggressiviteten til sloddeplanken kan justeres hydraulisk fra førerhuset mens du er i bevegelse. Under svært våte forhold, eller hvis jevning foran ikke er nødvendig, kan sloddeplanken enkelt løftes ut av arbeid.
Det er et komplett utvalg av utjevningsutstyr og tromler:
Actipack ø560mm - 205 kg/m
- Actipack-valser viser førsteklasses arbeidsytelse, spesielt på medium til tunge jordtyper og våte, steinholdige og klebrige jordtyper.
- De skålformede knivene bryter opp store jordklumper, mens de justerbare knivene kutter gjennom gjenværende klumper, og resultatet blir
førsteklasses smuldring av jordklumper og fint bearbeiding av såbed
Actiring ø540mm - 160 kg/m
- Actiring-valser er en lettere variant av Actipack, og bruker samme rammestruktur og knivsystem.
- De skålformede knivene er erstattet av en “V”- profilring, som sparer 60 kg/m, noe som er av avgjørende betydning for å redusere løftekrav for
påmontert utstyr. - Actiring anbefales ikke ved steinete forhold.
Actiflex ø580mm - 160 kg/m
- Actiflex-valsen er laget for å skape en konsentrert blanding under alle forhold, også ved steinete jord.
- Hjulringene er laget av fjærstål for å kunne yte høy grad av motstand ved belastning ved høy hastighet
- Actiflex-hjulringer er adskilte med skrapere for å hindre opphopning inne i trommelen.
- Trommelen passer godt for oppretting av et fint såbed og hindre gjengroing av ugress etter høsting.
Actipress Single ø560mm - 150kg/m u/o jord
• Enkel rotor med U-profil for høy bære-/rullekapasitet på lett jord
• Også for steinete forhold på grunn av bred stigning
• 3 modeller tilgjengelig for en mer jevn eller ru overflate:
med blader/med karbidblader / uten blader
• Mer kompakt design og redusert vekt spesielt egnet for trepunktsmonterte redskaper.
• Klumpbrudd også under tunge forhold
• Vekt/m når den er full av jord: 188 kg/m
Actipress Twin ø560mm - 220kg/m uten jord
- U-profil for høy bære- / rullekapasitet i lette jordarter
- Knuser klumper også under tunge forhold
- Mulighet for å lage forskjellige jordprofiler ved å låse (jevn eller korrogert)
- Selvrensende effekt takket være det u-ringskonseptet
- Høy stabilitet takket være den svingende rammen
- Høy og homogen konsolidering
- Kan også arbeide under steinete forhold
- Vekt når den er full av jord: 250 kg / m
Ribbetrommel ø550mm - 90 kg/m
- 10 bar for god lastekapasitet og arbeidsoppgaver under våte forhold
- Effektiv smuldrings effekt
Dobbel ribbetromme ø400mm (tube/flat) - 160 kg/m
- God smuldrings- og planeringseffekt
- Nøyaktig dybdekontroll
- Høy løftekapasitet

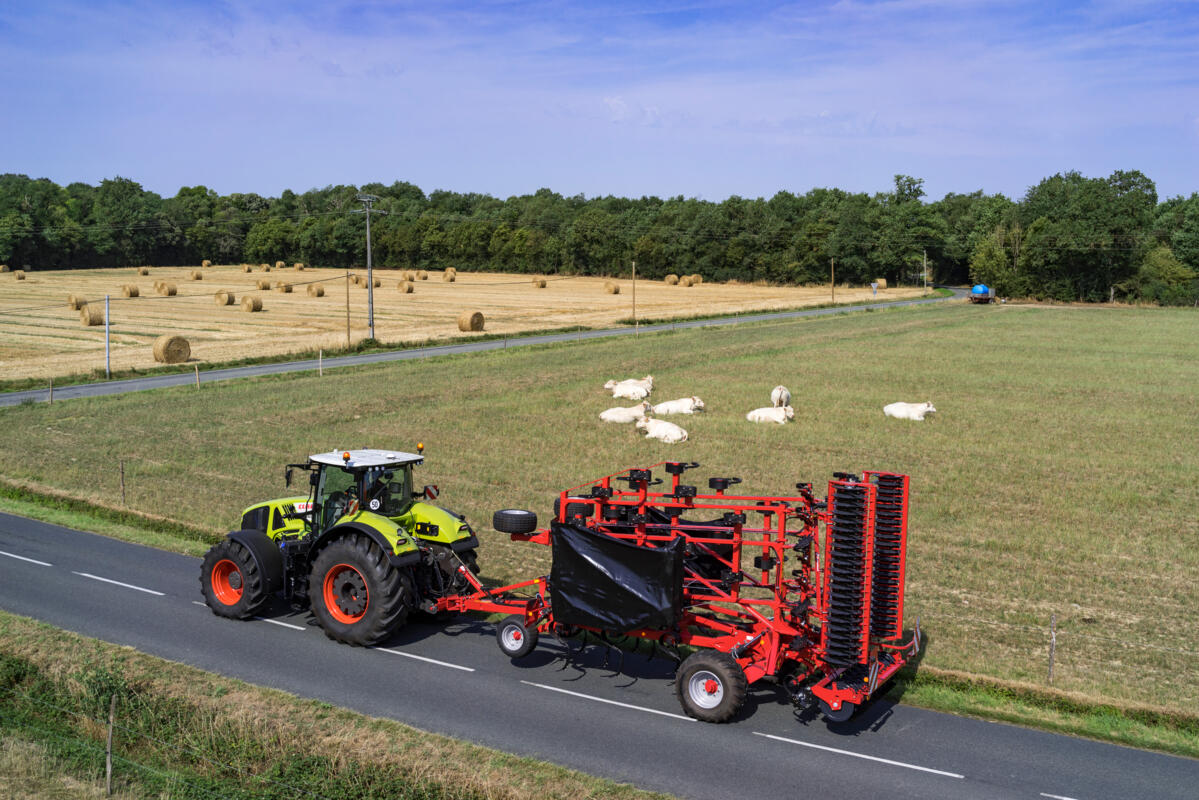

Enkel konvertering fra arbeids- til transportposisjon.
Den tredelte hydrauliske sammenleggingen resulterer i en transportbredde på 3 m sikrer jevn kjøring i tillegg til sikker transport på veien.
Turbo T-modellene er EU-godkjent ved 40 km / t med pneumatiske bremser. En nasjonal godkjenning (25 km / t) med hydraulisk brems er også tilgjengelig for spesifikke land.
En trippelfingerharv bak på (Enduro Pro og Turbo) gir utjevning og kontrollerer ugressutviklingen ved å trekke ugresset opp av bakken slik at røttene tørker ut i solen.
Dette er spesielt interessant med rhizom og annet ugress som kan begynne å vokse igjen hvis det presses av en pakker umiddelbart etter dyrking. Målehjul styrer arbeidsdybden til maskinen.
Trippelfingerharven kan justeres med innstillingsvinkelen og det hydrauliske trykket via parallellogrammet etter forholdene.
For effektiv etablering av dekkvekster i én operasjon med stubbearbeiding tilbyr Kverneland to alternativer:
- Turbo med integrert såmaskin a-drill. A-drill er klargjort for etablering av fin rapsfrø eller blandinger av frø med forskjellige diametre (belgvekster, korsblomstrede planter, etc.). Ulike doseringsrotorer og to typer vifter er tilgjengelige.
- Faste og slepte modeller av Turbo kombinert med en frontbeholder f-drill med ELDOS doseringsenhet: I kombinasjon med f-drill doseres, transporteres og distribueres frøene i jordstrømmen, enten før eller etter den bakre valsen. Plassering av frøene før den bakre valsen eller fingerrakens etterfølger sikrer optimal kontakt mellom frø og jord.
Tekniske spesifikasjoner
Tekniske spesifikasjoner
Last ned brosjyreModell | Turbo 4000F | Turbo 5000F | Turbo 6000F | |
---|---|---|---|---|
Ramme | montert foldbar | montert foldbar | montert foldbar | |
Antall tinder | 21 | 27 | 31 | |
Arbeidsbredde (m) | 3.94 | 5.07 | 5.81 | |
Rullens bredde (m) | 4.50 | 5.50 | 6.00 | |
Antall rader med tinder | 4 | 4 | 4 | |
Transportbredde (m) | 2.90 | 2.90 | 2.90 | |
Radavstand (mm) | Fra 550 opp til 600 | Fra 550 opp til 600 | Fra 550 opp til 600 | |
Kobling | KAT. II / III | KAT. II / III | CAT. II / III | |
Høyde under ås cm (mm) | 725 | 725 | 725 | |
Vanlig tindeavstand (mm) | 190 | 190 | 190 | |
Dybdejustering | Hydraulisk med avstandsstykker | Hydraulisk med avstandsstykker | Hydraulisk med avstandsstykker | |
Utjevner | Tinder eller Skåler | Tinder eller Skåler | Tinder eller Skåler | |
Trippel fingerharv** | ø 16 mm; lengde 750 mm | ø 16 mm; lengde 750 mm | ø 16 mm; lengde 750 mm | |
Tilbud av valser | Ribbe trommel (ø 550 mm), dobbel ribbe trommel (ø 400 mm), Actiring (ø 540 mm), Actiflex (ø 580 mm) - ikke på slepte modeller, Actipack (ø 560 mm), Actipress Twin (ø 560 mm), Actipress Single (ø 560 mm) | Ribbe trommel (ø 550 mm), dobbel ribbe trommel (ø 400 mm), Actiring (ø 540 mm), Actiflex (ø 580 mm) - ikke på slepte modeller, Actipack (ø 560 mm), Actipress Twin (ø 560 mm), Actipress Single (ø 560 mm) | Ribbe trommel (ø 550 mm), dobbel ribbe trommel (ø 400 mm), Actiring (ø 540 mm), Actiflex (ø 580 mm) - ikke på slepte modeller, Actipack (ø 560 mm), Actipress Twin (ø 560 mm), Actipress Single (ø 560 mm) | |
Målehjul | Valgfritt - 6.00x9 (2x) | Valgfritt - 6.00x9 (4x) | Valgfritt - 6.00x9 (4x) | |
Min/Maks HP | 120/200 | 150/250 | 180/300 | |
Totalvekt med burrulle (kg)* | 2,565 | 2,955 | 3,215 | |
Totalvekt med Actiflex (kg)* | 2,863 | 3,295 | 3,645 | |
Totalvekt med Actipack (kg)* | 3,129 | 3,506 | 3,981 | |
* Vektene er oppgitt som en indikasjon.
** Trippelfingerharv med mekaniske hjul for dybdekontroll - ingen bakre valse mulig
Tekniske spesifikasjoner
Tekniske spesifikasjoner
Last ned brosjyreModell |
Ramme |
Antall. tinder |
Antall. Tinde Rekker |
Arbeidsbredde / Transportbredde (m) |
Turbo 3000 |
Trepunktmontert fast |
15 |
4 |
2.82 / 3.00 |
Turbo 3500 |
Trepunktmontert fast |
17 |
4 |
3.19 / 3.50 |
Turbo 4000F |
Trepunktmontert foldbar |
21 |
4 |
3.94 / 2.90 |
Turbo 5000F |
Trepunktmontert foldbar |
27 |
4 |
5.07 / 2.90 |
Turbo 6000F |
Trepunktmontert foldbar |
31 |
4 |
5.81 / 2.90 |
Turbo 1165T |
Slepemodell foldbar |
33 |
5 |
6.18 / 3.00 |
Turbo 1180T |
Slepemodell foldbar |
41 |
5 |
7.68 / 3.00 |
* Vektene er oppgitt som en indikasjon.
** Trippelfingerharv med mekaniske hjul for dybdekontroll - ingen bakre valse mulig
